據有關文獻介紹，國內定子絕緣故障而引起大型發電機燒壞定子繞組的事故時有發生，嚴重影響電力部門的安全生產，造成巨大的經濟損失。這個問題的解決一方面有賴于電機制造廠提高產品的質量，另一方面有賴于電機的使用運行部門提高運行維修水平。若能在運行狀態下在線監測發電機的絕緣狀況，并及時查出早起故障，則可大大減少大型發電機的惡性絕緣事故，產生巨大的經濟效益。因此，尋求安全可靠的在線監測大型發電機的絕緣早期事故的方法，早已為世界各國所重視。
引起惡性事故的絕緣故障經常表現為介質擊穿，造成定子繞組對地或相間短路。絕緣擊穿前介質會有長期緩慢的裂化過程，導致絕緣介質裂化原因很多，如長期強電場作用產生的電腐蝕、機械振動造成的絕緣磨損、熱效應引起的介質分解以及受潮和油污染造成的介質腐蝕等。隨著絕緣介質的逐漸劣化，絕緣的各種性能逐漸下降，最終擊穿。這種絕緣劣化、性能下降、擊穿的量變到質變的過程，使在線監測電機絕緣狀況具有很大意義。
電機的絕緣狀態監測是利用傳感器與分析儀器對電機絕緣劣化過程中所產生的物理的、化學的反應進行監測，從而發現電機的早期絕緣故障。目前主要有兩類不同方法：一類是絕緣劣化的化學分析方法，另一類時放電信號的分析方法。絕緣劣化的過程中會產生氣態、液態和固態的化學物質，這些物質的成分與濃度就反映了電機的絕緣狀況。這種方法偏重于監測整機的絕緣的綜合狀況，對絕緣的局部故障反映并不一定靈敏。絕緣 逐漸劣化時，承受電場作用的能力逐步降低，在運行過程中電機內部將發生越來越嚴重的局部放電現象，而這又加劇了絕緣介質的裂化過程。此外，電機的其他一些故障，如繞組斷股，不同電位點出現污染物等都會產生放電現象，使整機放電信號的電平明顯提高。所以在線監測電機的放電信號是電機診斷技術的重要手段之一。
盡管局部放電信號比較微弱，但它包含有豐富的電機絕緣狀況信息。自50年代起，國外圍繞這項技術已經開戰了大量的研究工作（包括基礎研究與應用開發研究），使該項技術有了很大的發展，已有多種方法應用于實際。國內有關該技術的研究也已起步，與國外相比有一定的差距。
國外已應用于實際的大型發電機在線監測方法有：
（1）中性點耦合監測方法。50年代美國西屋公司的Johnson研制出了用于電機局方在線監測的槽放電探測器（Slot Discharge Detector）。工作原理是由定子繞組的中性點引出放電信號，通過一帶通濾波器送入示波器，在示波器熒光屏上顯示出信號的時域波形。實際應用中噪聲信號和放電信號要由有經驗的操作人員來識別。
（2）便攜式電容耦合監測法。70年代加拿大Ontaxio Hydro為公司研制了一種局部放電在線監測裝置。監測放電信號是，將三個電容（每個375pF，25kV）搭接在發電機三相出線上，通過電容檢出放電信號。此信號通過一帶通濾波器（30kHz至1MHz）引入示波器，并顯示出放電信號的時域波形。這種方法在加拿大的一些電廠得到應用，并取得了較好的效果。它的缺點仍然是依靠有經驗的操作人員來區分外部干擾信號和內部放電信號，致使這種監測方法的推廣受到了一定的限制。
（3）射頻監測法。射頻監測（Radio Frequency Monitoring）法實際上是對Johnson提出的方法改進。該法利用高頻電流互感器從發電機定子繞組中性線上引出放電信號，對信號進行頻譜分析及時域波形分析，由有經驗的運行人員綜合時域波形與頻譜來區分干擾信號和內部放電信號。
BQ95SK.png)

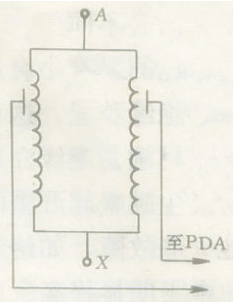

圖2-158 PDA原理圖
（4）PDA監測法。PDA是局部放電分析儀英文名稱（Partial Discharge Analyzer）的縮寫。PDA監測法由加拿大Ontaio Hyaro公司于70年代提出，主要用于在線監測水輪發電機的局部放電。它利用繞組內放電信號和外部噪音信號在繞組中傳播時具有不同特點來抑制噪聲，提取放電信號，原理圖如圖2-158所示。若水輪發電機每相為雙支路（或偶數支數）對稱繞組，則在每條支路（在水輪機的端部的環形母線上）永久性地裝兩個耦合電容器，將兩對耦合電容器的輸出信號利用相同長度的電纜引至PDA輸入差分放大器。對于外部噪聲信號，每相繞組的兩個信號耦合電容器，將產生相同的響應，因而PDA的差分放大器無輸出，噪聲被抑制。對于內部放電信號，由于信號傳播距離不同，在到達每相繞組的兩個耦合電容器時將出現時差，耦合電容器所取得的信號也將出現相對時延，差分放大器的輸出就是放電信號。PDA試驗法在國外水輪發電機的在線監測中已被采用。
（5）槽耦合器（SSC）監測法。由于汽輪發電機定子繞組的結構不同于水輪發電機，PDA試驗不能滿意地應用于汽輪發電機的在線監測，加拿大Ontaio Hydor公司和Iris Power Engineering于1991年將TGA（Turbine Generator Analyzer）用于汽輪發電機局部放電信號的在線監測。這種方法代價較高，要求在定子每槽的槽楔下面埋有一特制器件——定子槽耦合器（Stator Slot Coupler）簡稱SSC，利用SSC探測每槽的放電脈沖，然后由同軸電纜放電信號引至電機外部的分析儀器。SSC外形很像一長方形溫度探測器，它實際上就是一個寬頻帶耦合天線，對脈寬僅為納秒級的局部放電脈沖也可以探測到。當來自于外部的噪聲信號傳至SSC時，其中的高頻成分將嚴重衰減，因此根據SSC探測到的信號特征可區分外部噪聲信號和內部放電信號。目前這種帶SSC控測器的TGA試驗方法仍有待進一步完善。
目前國內已有幾個單位研制了大型發電機的局部放電在線監測儀，有的還投入現場運行。今后的發展方向是開發智能型在線監測系統，以解決在線監測中遇到的發電機規格、品種、結構不同，廠房內電器等布置相異，噪聲背景不一樣，工作人員素質不同等復雜問題。
